绝缘电阻测试仪 注意事项及其它请注意，“线路”为高压端！ 1G＝1000M五、操作方法测量操作进入初始设置画面（图一）初始设置画面（图一）1．初始 测量图标 处于选中状态，下面显示2500v表示测量电压。（1）按→键在可以使 时钟图标 存储图标 设置图标 循环处于选中状态（2）按启/停键1秒以上，启动测量，显示测量画面（图二）显示测量画面2500v 表示测试电压大字体105 M 表示测量的瞬时值0 表示测量过程中的时间05-05-24 : 测量日期15” 表示测量15秒 的数值01’ 表示测量1分钟 的数值10’ 表示测量10分钟 的数值DAR 吸收比 DAR ＝ R60s/R15sPI 极化比 PI ＝ R10m/R60s（4）测量过程按启/停键，或测量结束，显示放电画面（图三）放电画面（图三）600V放电过程的瞬时电压。在这个时候一定不要接触试品和测量线！等放电完毕，建议用户对试品进行人工放电。（5）放电完毕之后，进入测量结果存储画面（图四）量结果存储画面（图四）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明[ 007 ] ：表示测量数据存储的序号按→键在可以使 存储 退出 007 循环处于选中状态。在 存储 退出 处于选定状态时候按启/停键回到初始设置画面（图一）[ 007 ] 处于选中状态时候，按→键在可以移动选中的位，按↑↓键修改序号。2．当 时钟图标 处于选中状态 。（1） 按启/停键，进入时间显示与设置画面时间显示与设置画面（图五）（2） 退出 处于选中状态 按启/停键 回到初始设置画面（图一）（3） 设置 处于选中状态 按启/停键 会在日期、时间下面出现小箭头按↑↓键修改日期时间。（3）修改完毕，按启/停键 设置 会处于选中状态。（4）按→键在可以使 设置 与退出 循环处于选中状态。在修改日期时间时候，循环移动小箭头3．当 存储图标 处于选中状态（1） 按启/停键，进入查看存储数据画面（图六）查看存储数据画面（图六）（2）右半部分数据与测量画面一样，请参考显示测量画面（图二）的说明（3）[ 000 ] 到[ 007 ] 表示测量序号（4）按↑↓键 使[ 000 ] 到[ 007 ]处于选中状态，右边显示此序号的数据（5）按→键 翻页（5）按启/停键 回到初始设置画面

绝缘电阻测试仪 在使用该检定装置之前，请仔细阅读本说明书，按有关要求和注意事项操作使用，会给您的工作带来方便。1.概述绝缘电阻兆欧表检定装置是参考JJG622—1997《绝缘电阻表（兆欧表）检定规程》，JJG1005—2005《电子式绝缘电阻表检定规程》，并依据JJG1072—2011《直流高压高阻检定规程》之要求设计制造的新型兆欧表检定装置，其测试电压可达5KV，电阻输出达1TΩ，各项指标均符合检定规程的要求。本装置采用全金属外壳，人体可接触到的部件均与接地端可靠连接，保障了使用者的。作为新一代的兆欧表检定装置，本装置实现的电阻范围、稳定性、在国内同类产品中处于梯队。2.技术指标2.1电阻输出技术指标:步进盘档位Ω ×1010 ×109 ×108 ×107 ×106 ×105 ×104 ×103 ×102步进盘位数 10 10 10 10 10 10 10 10 10准确度等级 5 2 1 0.5 0.2 0.2 0.2 0.2 0.2额定电压电流 5KV 5KV 5KV 2.5KV 1KV 2mA 10mA 20mA 50mA2.1.1定值电阻：100G（准确度等级5级），4个200G（准确度等级5级）组成。2.1.2电阻输出范围：100Ω~1011.111111GΩ.2.2电压测量技术指标见表2表2量程（V） 手动量程（四位半直读显示）测量范围（V） 0~1999.9V~5000V允许误差 ±（1％RD±2D）输入电阻 10GΩ±10％电源 9V（6F22层叠电池一节）2.3使用系统温度：（20±5）℃，湿度：≤60％RH2.4运输、贮存条件环境温度：（－25~50）℃，相对湿度：25℃时≤85％RH2.5仪器结构：采用十进制步进开关，半封闭式金属机箱，端电压测量范围0~5KV，端钮电阻由1个100GΩ和4个200GΩ组成，电阻总输出102~1012Ω。2.6兆欧表检定装置末列指标，均符合《直流高压高阻器规程》之要求。2.7体积、重量：515mm×285mm×175mm，8kg。

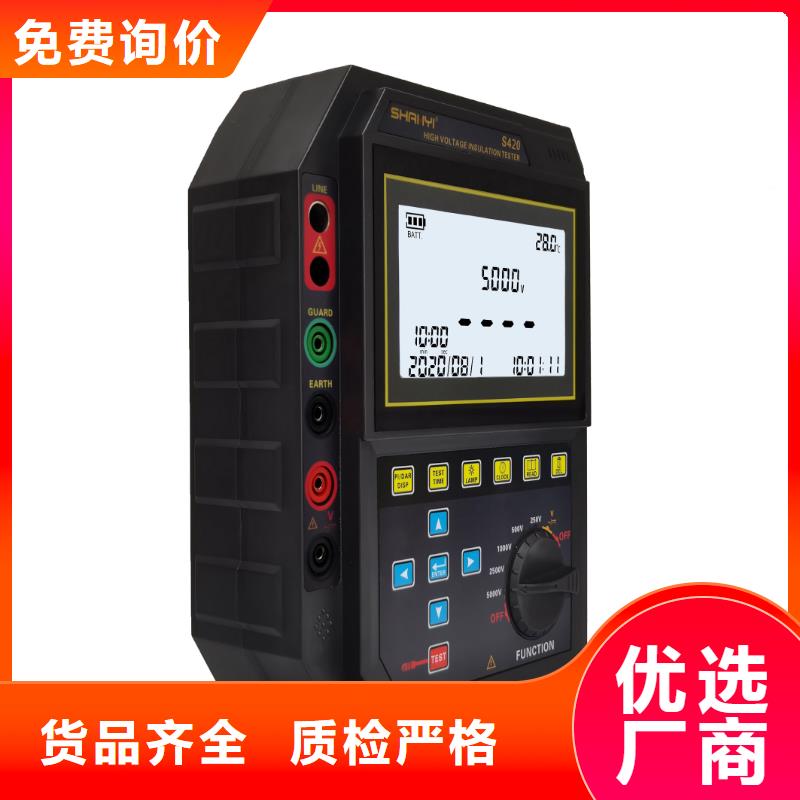

绝缘电阻测试仪 特点智能型高压绝缘电阻测试仪，具有5个量程：500V, 1000V, 2500V, 5000V, 10000V，测试可达10TΩ。● 严格按照标准设计● 绝缘电阻量程10TΩ＠10kV● 短路电流可调节，可达5mA（可以订制高达10mA短路电流产品）。● 自动显示极化指数（PI）,诱电吸收比（DAR）的测试值，可测试漏电流和电容量。● 抗干扰性能优越，在干扰电流达到2mA时，仪器仍然保证测试精度。● 容性试品快速放电，电缆测试时，无需要人工放电，仪器自动快速放电。● 2种电源方式：使用锂离子电池供电，续航时间可达4个小时(10000V＠100M测试电阻)。 同时可以在使用状态中充电。停电时，可自动从AC电源供电转换为电池供电。● 全中文显示，中文提示操作，简单明了，并且可以显示绝缘电阻模拟柱。● 数字滤波功能，外部影响造成显示值发生偏差时刻使用滤波功能减轻影响。● 完善的保护功能，并且备熔丝烧断提示功能。3. 技术规格● 规格IEC 61010-1 CAT.IV 600V 污染度2IEC 61326 EMC 规格：测试，控制和检验用电气设备IEC60529 IP64 （外盒合闭状态）● 交流电源：220V±10％，50/60 HZ ，20 VA● 电池供电：16.8V锂离子可充电蓄电池● 电池续航时间：10000V＠100M，约4小时 ● 尺寸（长x 宽x 高）：26cm x 20cm x 16cm● 重量：3kg● 测试电压精度：标称值的 到110％● 电流测试量程：10mA● 电流测量精度：5％＋0.2nA● 短路电流：2到5mA，可调节输出 (可订制10mA短路电流)● 电容测试量程：20uF● 电容测试精度：15％＋0.03uF● 电容试品放电速率： 从10000V到10V，0.5S/μF● 绝缘电阻测试量程和度 （温度：23±5oC ， 相对温度：45 – 75％RH）量程度 500V 1000V 2500V 5000V 10000V未指100G ＞ 200G ＞ 1T ＞ 1T ＞ 2T4. 仪器介绍● 面板介绍编号 说明编号说明1 AC插头 AC指示灯3 测试端子（E、G、L）
